一、产品概述

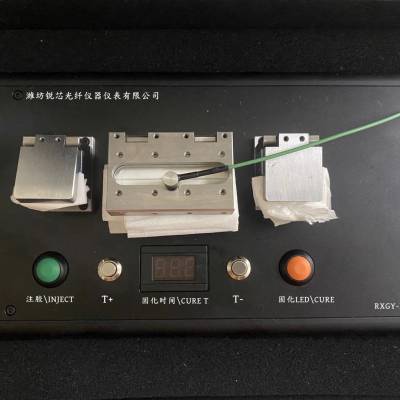

RXGY-FCM08 精密光纤涂覆机是一款专为光纤表面涂覆设计的高精度设备，适用于光纤通信、光纤传感、光纤激光器、光栅、光纤陀螺、激光雷达等领域。设备采用***的紫外固化技术，能够快速、均匀地在光纤表面形成保护涂层，有效提升光纤的机械强度和耐环境性能。
二、技术参数
1.适用光纤直径：80μm 至 1000μm（可定制）
2.涂覆材料：兼容高、低折射率紫外固化胶
3.涂覆长度：4mm 至 50mm（可调）
4.涂覆速度：30 秒至90秒（根据胶水类型和涂覆长度调整）
5.紫外光源：395nm 波长 LED 光源
6.固化时间：0.1 秒至 99 秒（可调）
7.电源要求：AC 220V ±10%，50Hz
8.功率消耗：≤20W
9.设备尺寸：215mm*165mm*175mm；紧凑型设计，便于携带和安装。
10.操作环境：温度 10℃ 至 40℃，湿度 ≤80%RH
三、功能特点
1.高精度涂覆：采用精密涂覆模具，确保涂层厚度均匀，表面光滑。
2.快速固化：LED 紫外光源固化速度快，效***，缩短生产周期。
3.兼容性强：支持多种光纤直径和不同涂覆材料，满足不同应用需求。
4.操作简便：人性化界面设计，操作简单，易于上手。
5.***：具备过载保护、短路保护等功能，确保设备安全运行。
6.模块化设计：便于维护和升级，降低使用成本。
四、设备组成
1.主机：包含气动夹持系统、涂覆机构、紫外固化系统、控制系统等核心部件。
2.涂覆模具：根据光纤直径和涂覆需求选择合适的模具。
3.紫外光源：395nm LED 光源，提供高效固化能量。
4.附件：电源线、说明书、试验报告、保修卡等。
五、操作步骤
1.开机准备：
o检查设备外观是否完好，连接电源线。
o打开电源开关，设备自检后进入待机状态。
2.参数设置：
o设置固化时间等参数。
o根据光纤直径选择合适的涂覆模具并安装。
3.光纤放置：
o启动真空吸附功能，固定光纤。
o将待涂覆光纤放置在涂覆模具中，确保光纤位置正确。
4.涂覆操作：
o按下“启动”按钮，设备开始涂覆操作。
o涂覆完成后，紫外光源启动，进行固化。
5.取出光纤：
o固化完成后，打开模具，取出涂覆好的光纤。
o检查涂覆质量，如有需要可进行二次涂覆。
6.关机：
o完成操作后，关闭电源开关，断开电源线。
o清理设备表面，保持设备整洁。
六、维护与保养
1.日常维护：
o每次使用后，清理涂覆模具和设备表面，防止胶水残留。
o检查紫外光源是否正常工作，如有异常及时更换。
2.定期保养：
o每月检查设备电气连接是否松动，紧固螺丝。
o每半年更换一次易损件（如密封圈、滤网等）。
3.注意事项：
o避免在高温、高湿或腐蚀性环境中使用设备。
o禁止在设备运行时打开外壳，防止触电。
o如设备长时间不使用，应定期通电运行，防止受潮。
七、故障排除
故障现象 | 可能原因 | 解决方法 |
设备无法启动 | 电源未连接或电源故障 | 检查电源连接，更换电源线或电源适配器 |
涂覆不均匀 | 涂覆模具损坏或安装不当 | 更换涂覆模具，重新安装 |
固化不完全 | 紫外光源老化或功率不足 | 更换紫外光源，调整固化时间 |
设备运行异常 | 机械部件磨损或电气故障 | 检查机械部件，联系售后服务 |
八、售后服务
1.保修期：设备自购买之日起享有 12 个月免费保修服务。
2.技术支持：提供 7×24 小时在线技术支持，解答用户疑问。
3.维修服务：设备出现故障时，可联系售后服务部门安排维修。
4.配件供应：提供原厂配件，确保设备长期稳定运行。
九、安全注意事项
1.操作人员须知：
o操作人员应经过专业培训，熟悉设备操作规程。
o操作时须佩戴防护眼镜和手套，防止胶水溅入眼睛或皮肤。
2.设备安全：
o设备应接地良好，防止漏电。
o禁止在设备运行时触摸运动部件，防止夹伤。
3.环境安全：
o设备应放置在通风良好的环境中，避免胶水挥发物积聚。
o废弃胶水应按照环保要求处理，禁止随意倾倒。
制造商信息
公司名称：潍坊锐芯光纤仪器仪表有限公司
地址：潍坊市高新区健康街道清华科技园
电--话//微--信：190--5362--8698
版本信息
版本号：V3.0
发布日期：2025 年 1 月
本说明书仅供参考，具体操作以设备实际配置为准。如有更新或修改，恕不另行通知。
